Topographische Landeskartenwerke

Geodätische Grundlagen

Die Kartenausgaben enthalten das rechtwinklig-ebene UTM-Koordinatengitter (Universale Transversale Mercatorprojektion). Die Netzlinien sind auf dem Kartenbild durchgehend abgebildet. Die UTM-Koordinaten beziehen sich auf das Europäische Terrestrische Referenzsystem 1989 (ETRS89) bzw. auf das Weltweite Geodätische System 1984 (WGS84) als Referenzellipsoid im 6° Meridianstreifensystem.

Auf der TK10 und TK25 ist das Gauß-Krüger-Koordinatengitter (bezogen auf das Potsdamer Datum) am Kartenrand angerissen. Im Maßstab 1:10 000 wird in der basemap.de P10 bzw. in der basemap.de TK10 zusätzlich das Referenzsystem UTMREF präsentiert.

Die Höhenangaben beziehen sich auf das System NHN (Normalhöhennull, Pegel Amsterdam).

Koordinatenangaben

UTM-Koordinaten (bezogen auf ETRS89 und WGS84)
Angabe der Ost- und Nordwerte an der inneren Blattrahmenlinie. Die Netzlinien sind auf dem Kartenbild durchgehend abgebildet. Die 10-Kilometer-Netzlinien werden verstärkt dargestellt.

Geographische Koordinaten (bezogen auf ETRS89 und WGS84)
An den Blattecken werden die Grad-, Minuten- und Sekundenwerte der Geographischen Koordinaten in schwarzer Schrift angegeben. An der inneren Blattrahmenlinie zeigen kurze Anrisse mit dem zugehörigen Wert die vollen Minuten an.

Gauß-Krüger-Koordinaten (bezogen auf Potsdam Datum) in TK10 und TK25
In der äußeren Blattrahmenlinie sind die Hoch- und Rechtswerte in blauer Schrift ablesbar. Die Netzlinien werden im Blattspiegel nicht gedruckt, sondern nur im Kartenrahmen in Blau angerissen.

Hinweise zur Ausgabe

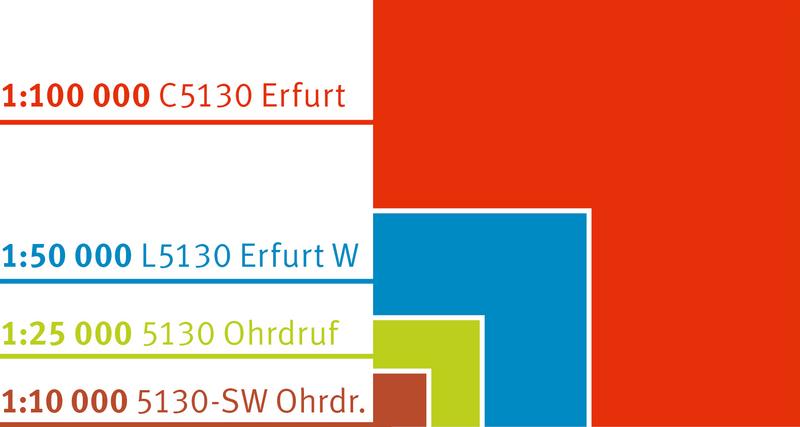

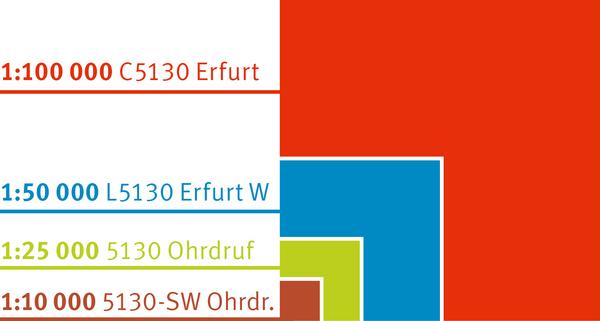

Die Topographischen Landeskartenwerke werden in analoger Form als Mehrfarbdruck (basemap.de TK10, TK25, TK50 und TK100) und in digitaler Form als Rasterdaten (basemap.de P10, DTK25, DTK50, DTK100) abgegeben.

Die digitale Präsentationsausgabe basemap.de P10 gibt es als Farbausgabe mit Schummerung. Von den DTK gibt es eine Farbausgabe sowie bis zu 25 Einzellayer.

In digitaler Form haben Sie die Möglichkeit, den Kartenausschnitt frei zu wählen.

Die Daten werden Ihnen blattschnittfrei in verschiedenen Rasterdatenformaten aus der Datenbank bereitgestellt. Zur Information und Orientierungshilfe sind im Folgenden die wichtigsten Aspekte über die Ausgabe topographischer Landeskartenwerke zusammengestellt.

Gebühren für die digitale Ausgabe

Die Standardauflösung beträgt 508 dpi. Gegen Gebühr können Ausgaben mit Auflösungen zwischen 253 dpi und 508 dpi abgegeben werden. Die Digitalen Topographischen Karten (basemap.de P10, DTK25, DTK50 und DTK100) können kartenblattweise vom Nutzer kostenfrei im Downloadbereich des Geoportal Thüringen bezogen werden.

Daneben können die Digitalen Topographischen Karten als individuelles Produkt gebührenpflichtig bestellt werden. Die Höhe der Gebühren ist abhängig vom Verwaltungsaufwand für die individuelle Aufbereitung der DTK.

Es sind jegliche Formen der Nutzung erlaubt.

Gebühren für die analoge Ausgabe

Die amtlichen topographischen Karten kosten je Kartenblatt 7,00 €.

Copyright

Veröffentlichungen und Vervielfältigungen der topographischen Karten und Sonderkarten oder Ausschnitten daraus sind im Regelfall gebührenfrei. Bei einigen historischen Karten bestehen Rechte von Dritten, wie z. B. der Stiftung Preußischer Kulturbesitz, bei denen eine Erlaubnis zur Weiterverwendung einzuholen ist.

Der Lizenznehmer ist verpflichtet, bei jeder öffentlichen Wiedergabe, Verbreitung oder Präsentation der Geodaten sowie bei jeder Veröffentlichung oder Verwertung einer Bearbeitung oder Umgestaltung den deutlich sichtbaren Quellenvermerk „© GDI-Th“ anzubringen.

Für digitale Geobasisdaten und frei zugängliche Geodatendienste des TLBG, ausgenommen personenbezogene Daten, gelten die Nutzungsbedingungen nach der Datenlizenz Deutschland – Namensnennung, zurzeit in der Version 2.0 unter Verwendung des Quellenvermerks „© GDI-Th“.
